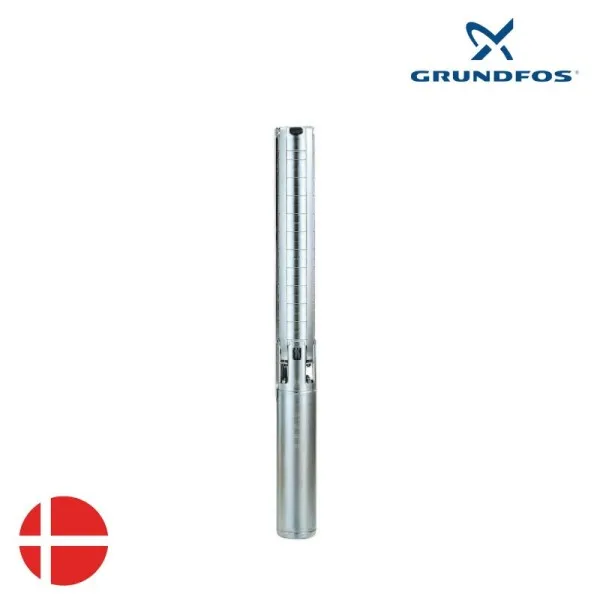

Pompe GRUNDFOS SP 3A

Zoom

1 355,42 €

TTC

Modèle

Informations produit

La pompe Grundfos immergée SP 3A est une pompe de forage de 4" (100mm) avec un débit de 4m3/h, tout inox conçue pour le pompage de l'eau en vue de créer un arrosage automatique, une irrigation, une adduction d'eau à l'usage domestique, et aussi à usage industriel (surpression, transfert...). Elle peut être installée en mode vertical ou horizontal (nécessite une chemise de refroidissement).

Détails produit

Description pompe de forage SP 3A

La SP 3A est une pompe Grundfos immergée pour forage très haut rendement de moyen débit et de faible diamètre 4" (100mm) . Elle est conçue pour puiser l'eau de forages, de rivières souterraines mais aussi de citernes ou de récupérateurs d'eau de pluie. pour un usage domestique, jardin, agriculture (arrosage automatique, irrigation) mais aussi industriel ...

La SP 3A est une pompe immergée tout inox pour une parfaite résistance à la corrosion. Elle permet le pompage d'eau corrosive et dispose d'une bonne résistance au sable et aux abrasifs, une protection contre le claquage du moteur et une maintenance aisée. Elle doit être installée de manière à ce que la crépine d'aspiration soit complètement immergée. Elle peut être installée aussi bien verticalement que horizontalement avec chemise de refroidissement.

La pompe de forage Grundfos SP 3A est donnée pour pour des débits de 0 à 4 m3/h avec une pression jusqu'à 24 bars maxi et une hauteur de colonne d'eau de 246 mètres maxi.

La pompe hydraulique Grundfos SP 3A existe en version monophasée et Triphasée. La SP 3A est protégée contre le fonctionnement à sec.

Prévoir obligatoirement un coffrêt de de démarage pour les versions monophasées.

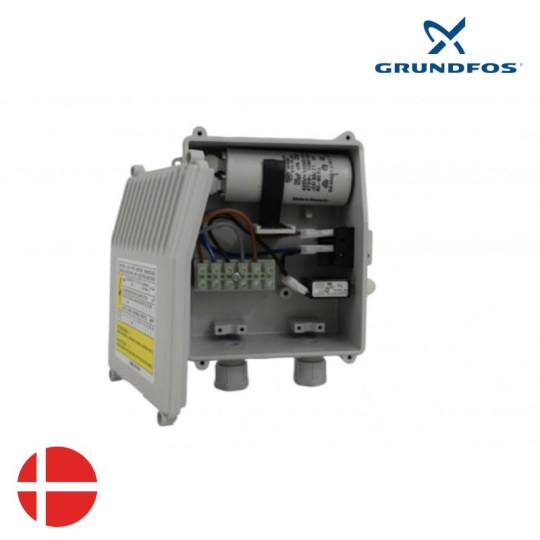

Prévoir obligatoirement le coffret de démarrage grundfos SA-CSCR à double condensateur pour les modèles SP 3A-15, SP 3A-18, SP 3A-22, SP 3A-25.

Caractéristique pompe immergée SP 3A

Modèle	kW	V	A	REF	D max	P max
SP 3A-9 Mono / Tri	0,55	230 / 400	4,0 / 2,2	1"1/4	4 m3/h	5 bars
SP 3A-12 Mono / Tri	0,75	230 / 400	5,0 / 2,3	1"1/4	4 m3/h	7 bars
SP 3A-15 Mono / Tri	1,10	230 / 400	8,2 / 3,4	1"1/4	4 m3/h	9 bars
SP 3A-18 Mono / Tri	1,10	230 / 400	8,2 / 3,4	1"1/4	4 m3/h	11 bars
SP 3A-22 Mono / Tri	1,15	230 / 400	10,2 / 4,2	1"1/4	4 m3/h	13 bars
SP 3A-25 Mono / Tri	1,50	230 / 400	10,2 / 4,2	1"1/4	4 m3/h	15 bars
SP 3A-29 Tri	2,20	400	5,5	1"1/4	4 m3/h	18 bars
SP 3A-33 Tri	2,20	400	5,5	1"1/4	4 m3/h	20 bars
SP 3A-39 Tri	3,00	400	7,9	1"1/4	4 m3/h	24 bars

Calcul des pressions pompe Grundfos SP3A

Ce tableau vous présente la pression en mètres de colonne d'eau de la pompe SP 3A. On considère que 1 bar de pression représente une valeur usuelle de 10m de colonne d'eau (10,18 mce à +4°C). Pour illustrer ce tableau prenons un exemple. Nous avons besoin de 3 bars de pression avec un débit minimum de 2 m3/h et notre dénivelé d'eau est de 50m. 3 bars = 30mce + 50m = 80mce, nous devons donc trouver sur le tableau dans la colonne la plus proche de 2 m3/h une valeur equivallente à 80 (en l'occurence on choisira la SP 3A-18)

Débit en m3/h	1,4	2	2,8	3,4	4
SP 3A-9 Mono / Tri	51	47	41	33	23
SP 3A-12 Mono / Tri	68	64	55	45	31
SP 3A-15 Mono / Tri	85	80	70	57	40
SP 3A-18 Mono / Tri	101	95	82	67	46
SP 3A-22 Mono / Tri	125	117	101	83	57
SP 3A-25 Mono / Tri	140	131	113	92	63
SP 3A-29 Tri	166	156	136	11	78
SP 3A-33 Tri	187	176	152	125	87
SP 3A-39 Tri	223	212	188	160	120
Valeurs recommandées	Pression en mètres de colonne d'eau

Général

Référence 12836716

Posez votre question ici ?

Olivier Esquerdes : Demande de remise de prix pour pompe immergée pour forage profondeur 170 m en triphasé avec alimentation prête à poser. (pour remplacement pompe Grandfos SP5A-33).

28/03/2024

Réponse : Nous vous envoyons un devis par mail.

bruno saint quentin : Est-ce que la Pompe GRUNDFOS SP 3A est vendue avec le coffret de démarrage ?

07/01/2023

Réponse : La pompe immergée 4'' SP3A n'est pas vendue avec le coffret de démarrage, elle est livrée montée avec la pompe, le moteur ainsi qu'un câble moteur d'1,7 m. Vous pouvez cependant choisir avec la pompe le coffret de démarrage adéquat puisqu'ils sont également présents sur notre site.

Laure de Caumont sur durance : je dois changer la pompe installée ds mon jardin. C’est une pompe triphasée. Elle est je crois installée à 80 m. Elle fonctionne ms je suis passée en monophasé. Quelqu’un peut il me dire quelle pompe je dois mettre à la place? Et est il possible de se la faire installer À quel coût?

27/07/2018

Réponse : Il me faudrait plus d'éléments pour vous calculer votre pompe, débit et pression souhaitée, diamètre et schémas du tubage, utilisation domestique, arrosage, piscine etc...

Guillaume de Nans les Pins : Bonjour, les moteurs des pompes SP3A 18/22/25 Triphasé sont elles admissible a un démarrage progressif via un variateur telle que les (VLT de chez DANFOSS). ceci afin d'éviter le coup de belier a chaque démarrage.
Cordialement

23/04/2018

Réponse : De mémoire j'ai des clients qui ont déjà fait cela, par contre je n'ai pas de retour d'infos comme quoi cela ne fonctionne pas, en monophasé par contre c'est sur ça ne marche pas.

SUD TRANSMISSION MARSEILLE : bonsoir
je recherche une pompe GRUNDFOS 4¨3.3 m3/heures à 100 mètres
2.2 kw en tri
j'ai une référence SP3A22
existe t'elle en 2.2 kw ?
pouvez-vous me donner le disponible.
URGENT SVP
merci
PH.LOUBON

16/02/2018

Réponse : Bonjour, la sp3A-22 est une pompe de forage de 1.15kW, pour l'avoir en 2.2kW il faut choisir la SP3A-29 ou SP3A-33 selon vos besoins. Toutes nos pompes sont en dispo plateforme, livrable sous 24 à 72h

Antoine de Toulon : Bonjour.
Merci pour votre réponse.
Votre réponse semble concerner la hauteur de refoulement,et non pas la profondeur à laquelle la pompe peut etre immergée.
Dans l'attente de votre précision.
Salutations

07/11/2017

Réponse : Oui, je vous ai donné la HMT ou hauteur manométrique totale. Pour calculer la profondeur il faut bien plus d’éléments comme la Hgeo ou hauteur géographique, la section de votre tubage, la pression désirée etc... Pour plus d'infos rendez vous sur la page: https://www.e-pompes.com/content/9-choisir-sa-pompe-de-forage

antoine de toulon : Qu'elle est la profondeur maximale d'immersion de la pompe SP 3 A 25
Salutations

04/11/2017

Réponse : Bonjour selon la courbe et le tableau ci dessus, pour un bon fonctionnement la profondeur maximale recommandée par Grundfos est de 131m à 2 m3/h, vous pouvez descendre à 140 mètre mais avec seulement 1.4 m3/h, mais la durée de vie de la pompe de forage risque d'être diminuée, on est plus dans les conditions idéales.

roger de Peage de Roussillon : bonjour je dispose d'une installation datant de1993 avec motopompe Grundfos SP 3A18.Ce groupe ne donne plus les performances initiales debits/pression à cause de l'usure due au sable contenu ds l'eau de la nappe.Peut-on ne remplacer que le module pompe et à quel prix?Merci.

03/08/2017

Réponse : Roger, il y a de forte chances que ce soit l'hydraulique qui soit abîmé par le sable et non pas le moteur de pompe, de plus a 25 ans je pense pas qu'il soit intelligent de faire du bricolage, je vous conseille de partir sur une pompe neuve.

Jérôme Montpellier : Bonjour
Quel type de boitier de démarrage faut il avec cette pompe svp (grundfos sp3a 15 Mono)
Merci d'avance

15/07/2017

Réponse : il faut le coffret de démarrage avec les caractéristiques les plus proches de celles de la pompe de forage SP3A soit: 1.1kW et 8.2 ampères , 30µF minimum. On choisira donc idéalement le modèle 1.1kW - 35 µF - 10A
