Pompe GRUNDFOS SQ 5

Zoom

1 022,26 €

TTC

Modèle

Informations produit

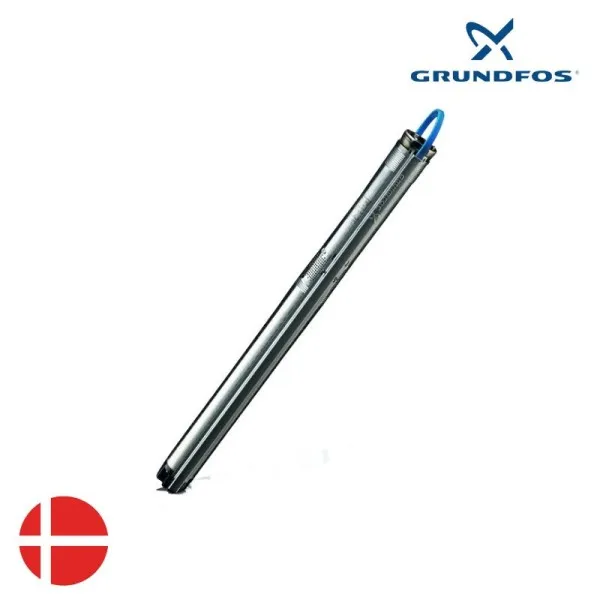

La pompe immergée GRUNDFOS SQ 5 est une pompe de forage diamètre 3" ultra fine 3" (76mm) monophasée uniquement avec un débit moyen de 6 m3/h. Conçue en inox pour le pompage des eaux de forage à usage domestique ou industriel. Elle est conçue pour fonctionner en continu ou en intermittence et peut être installée à la verticale ou à l'horizontale avec l'adjonction d'une chemise de refroidissement.

Détails produit

Description pompe de forage Grundfos SQ 5

La SQ 5 est une pompe Grundfos de forage haut débit monophasée uniquement de très faible diamètre 3" (76mm). Elle est conçue pour puiser l'eau de forages fins, de rivières souterraines mais aussi de citernes ou de récupérateurs d'eau de pluie. pour un usage domestique, jardin, agriculture (arrosage automatique, irrigation) éventuellement industriel ...

La SQ 5 est une pompe à eau centrifuge multicellulaire en inox pour une parfaite résistance à la corrosion. Son moteur est de technologie à aimant permanent permettant un démarrage et un arrêt progressif. Protection intégrée contre la marche à sec, l'échauffement moteur et les sur ou sous tensions. Elle peut être installée aussi bien verticalement que horizontalement avec chemise de refroidissement.

La pompe immergée Grundfos SQ 5 est donnée pour pour des débits de 0 à 3 m3/h avec une pression jusqu'à 14 bars maxi et une hauteur de colonne d'eau de 147 mètres maxi.

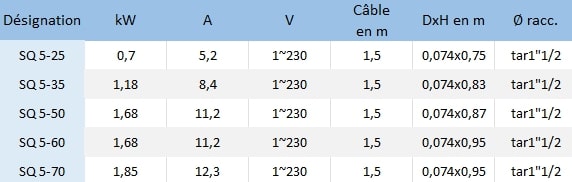

Caractéristiques pompe immergée Grundfos Q5

Modèle	kW	V	A	REF	DEBIT max	PRESSION max
SQ 5-25	0,10 à 0,63	230	3,4	1"1/4	6 m3/h	3 bars
SQ 5-35	0,70 à 1,05	230	4,9	1"1/4	6 m3/h	5 bars
SQ 5-50	1,10 à 1,73	230	7,0	1"1/4	6 m3/h	7 bars
SQ 5-60	1,10 à 1,73	230	8,6	1"1/4	6 m3/h	8 bars
SQ 5-70	1,10 à 1,73	230	10,9	1"1/4	6 m3/h	10 bars

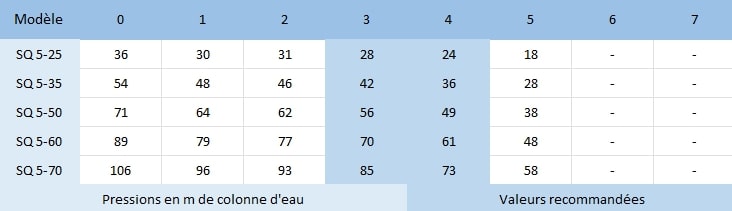

Calcul des pressions pompe SQ 5

Ce tableau vous présente la pression en mètres de colonne d'eau de la pompe SQ 5. On considère que 1 bar de pression représente une valeur usuelle de 10m de colonne d'eau (10,18 mce à +4°C). Pour illustrer ce tableau prenons un exemple. Nous avons besoin de 3 bars de pression avec un débit minimum de 4 m3/h et notre dénivelé d'eau est de 50m. 3 bars = 30mce + 50m = 80mce, nous devons donc trouver sur le tableau dans la colonne la plus proche de 4 m3/h une valeur equivallente à 80 (en l'occurence on choisira la SQ 5-70)

Débit en m3/h	0	1	2	3	4	5	6
SQ 5-25	36	-	-	31	28	24	18
SQ 5-35	54	-	-	46	42	36	28
SQ 5-50	71	-	-	62	56	49	38
SQ 5-60	89	-	-	77	70	61	48
SQ 5-70	106	-	-	93	85	73	58
Valeurs recommandées	Pression en mètres de colonne d'eau

Général

Référence 12837666

Posez votre question ici ?

JEAN MICHEL MADRAY 33650 MARTILLAC : Quel modèle pour remplacement pompe GRUNDFOS JETSUB JS 4.06 et quel tarif ?

25/04/2023

Réponse : Veuillez nous indiquer la hauteur manométrique totale de votre forage ainsi que le débit que vous souhaitez pour qu'on puisse vous conseiller au mieux.

samuel saint pargoire : Bonjour, j'ai un forage à 200m avec 1,5 m3 par heure, quelle pompe me conseillez vous ? Merci.

17/12/2022

Réponse : Avant de choisir votre pompe immergée, il est important de tenir compte de plusieurs éléments clés, tels que le débit souhaité, la nature de l'eau (eau claire ou eau chargée en impuretés) et la puissance électrique disponible. Selon vos critères, vous devrez tout de même vous diriger vers les pompes immergée de forage, comme la gamme SP de la marque Grundfos, leader sur le marché.

dominique de la gripperie saint symphorien : J'ai un tube de 110 mm, avec une profondeur de forage de 17 m maxi, un débit maximum de 5m3 par heure. J'ai besoin de 5 bars de pression à 24 mètres maximum, avec une hauteur totale de - 17 m à + 7 m. Je souhaite uniquement du monophasé en ce qui concerne l'alimentation, tandis que c'est aussi bien pour mon jardin que ma maison. Quelle pompe choisir ? De plus, ai-je besoin d'un surpresseur à réservoir pour éviter les coupures d'eau ? Merci.

02/12/2022

Réponse : Pour vos caractéristiques, nous vous recommandons la pompe immergée de forage Grundfos SP 5A-12 en version monophasée. Il s'agit d'une pompe assez puissante pour vos demandes, et qui possède un faible diamètre de 100 millimètres seulement, ce qui doit rentrer assez largement dans votre forage. Vous la trouverez en suivant le chemin suivant : "Pompes Immergées" > "Pompe de forage" > "Grundfos" puis cliquez le produit.

Pour la question du surpresseur, il sera utile si vous utilisez souvent l'eau de votre forage, ou alors pour des petites demandes comme une chasse d'eau ou un robinet par exemple. Il est de toute façon toujours préférable d'installer un réservoir avec votre électropompe afin de gagner en tranquillité.

Nous restons à votre disposition si vous souhaitez d'autres informations.

René de VRED : Bonjour,rnMerci de m'avoir répondu mais ne pensez vous pas que le grappin en acier de l'ancienne pompe qui est toujours présent dans le tubage ne va pas gêner pour en descendre une nouvelle de 4 " (SP 9) dans mon forage de 100 mm. C'est pour cette raison que j'avais pensé à acheter une 3" même avec un débit inférieur. Merci encore de me répondre. Cordialement

28/10/2019

Réponse : Oui ça peut gêner, ou non. Si vous avez un doute optez pour une 3".

René de VRED : Ma pompe qui était âgée de 29 ans est tombée en panne. Elle était installée à 26,5 m soit 1,5 m en dessous du tube acier (100mm) qui s'arrêtait à 25 m .Nous n'avons pas su la remonter (elle coince). Après plusieurs tentatives, nous avons pu remonter le tube de refoulement et le câble électrique qui s'était cassé en tirant. L'idée, c'est de la laisser dans le fond à 26,5 m avec le grappin en acier qui ne gènera pas pour en descendre une autre pus petite(3") vers 25 m. L'ancienne était une grundfoss SP 8 a7 400 V triphasée 1100 W. Je pense q'une 4 " n'est pas possible. Pourriez vous donc me dire quelle pompe je dois acheter certainement en 3 " sachant que mon abonnement EDF est 6 KW triphasé (je dispose du neutre dans la boîte de raccordement, à voir aussi la pointe d'intensité au démarrage). L'ancienne me délivrait environ à 26,5 m: 8 m3/ h.D'avance merci de me répondre. Cordialement

09/10/2019

Réponse : La pompe idéale est est la SP9, la SP8 n'etant plus fabriquée, et le modèle est la SP9-5 tri qui est une 4", faite pour votre tubage de 100cm, nous n'avons pas de pompe de 3" avec un tel débit

Carlos de AMBOISE : Bonjour j'ai un forage de 45 M (eaux claires mais à forte teneur en fer) équipé d'une pompe GRUNDFOS SQ 5-70, d'un Coffret de contrôle et de commande CU 301 couplé à un réservoir à membrane de 25 litres. L’installation donnait satisfaction pour tout le système d'arrosage mais pas pour l'usage domestique (WC, lave linge, lave vaisselle, douche) impossible de réguler la température de la douche avec le robinet thermostatique, (passage du chaud au froid à chaque mise en route de la pompe). rnLe réservoir a explosé 2 fois en 8 ans (le 1er a fait 5 ans et le second 3 ans) et aujourd'hui la pompe est HS.rnAvant de remettre la même installation en augmentant le réservoir à 58 litres, pouvez vous me confirmer que l’installation est correct car j'ai l'impression que la pompe généré trop de pression ce qui use prématurément le réservoir à moins que ce soit le fer de l'eau qui ne détériore l’enveloppe externe. dans ce dernier cas un réservoir inox serait préférable. (pas trouvé sur votre site !).rnDois-je prévoir un autre réservoir tampon dans le circuit eau froid domestique avant le robinet pour la douche ? rnEn vous remerciant par avance pour votre avis et vos réponses, cordialement, C. ANGEL

10/06/2019

Réponse : Nous vous répondons par mail.

Joseph de Belgique Gerpinnes 6280 : Bonjour messieurs.rnLa pompe est à 20 mètres de profondeur et je rempli un réservoir a l'air libre. La SQ-S25 est elle optimale.

16/10/2018

Réponse : La sq5-25 vous donnera 3m3/h avec seulement 1 bar de pression, mieux vaut opter pour une sp3-40 qui vous fournira 3m3/h à 2 bars ou 2m3 à 3 bars

rené de gréoux les bains : Bonjour j'ai réalisé un forage ,nous avons trouvé l'eau à 180m a raison de 4m3/h. quelle pompe me conseillez vous en sachant que je voudrais réaliser un goutte à goutte pour 140 oliviers sur 1,2 Hectare 255mx45m. 5 rangers d'arbres.existe t'il une pompe en mono ? sinon que me proposez vous en triphasé? rnJe vous remercie. Cordialement.rnRené

18/09/2018

Réponse : Pour un forage à 180m, 3 bars de pression et 2m3/h pour avoir une marge vous pouvez opter pour Une Grundfos sp3A-39 en triphasé bien sur...

Lambert de Yaoundé au Cameroun : Quelle pompe Grundfoss est adapté pour un débit de 1-3 m3 avec un Hmt de 100m

07/08/2017

Réponse : Bonjour, idéalement il faudrait une Grundfos SP2A-23 mono ou triphasée , elle a un débit de 1.7m3/h environ sur une HMT de 100m. Dispo sous 48h environ en France

eric du poujol : bonjour, pouvez me dire quelle est la longueur du câble électrique de la pompe sq5-50 ? merci cordialement

06/06/2017

Réponse : Les pompes Grundfos sq5 sont livrées avec 1.5m de câble électrique, pensez à commander le câble en fonction de la profondeur du forage et son kit résine pour faire l'étanchéité
