Pompe GRUNDFOS SQE System

Zoom

2 759,37 €

TTC

Modèle

Informations produit

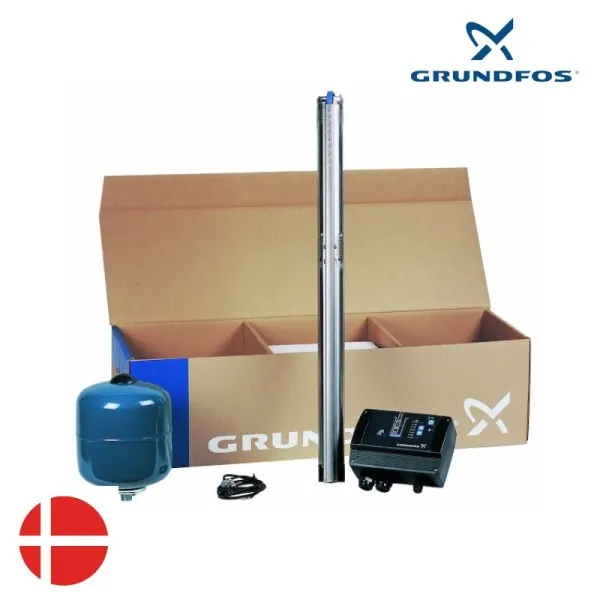

La pompe immergée GRUNDFOS SQE System est un ensemble complet comprenant une pompe de forage de diamètre 3" (76mm) avec un débit moyen de 4 à 6 m3/h selon modèle, 40m de câble, un coffret de contrôle et de commande CU301, un réservoir de 8 litres, un kit capteur et manomètre et une vanne à boisseau. Conçue en inox pour le pompage des eaux de forage à usage domestique ou industriel.

Détails produit

Description pompe de forage SQE System

La SQE System est une pompe immergée Grundfos livrée complète en carton (hors tuyau à eau).

Pompe SQ
Coffret de contrôle et de commande CU301
Réservoir de 8 litres
Kit capteur et manomètre (10 bars)
Vanne à boisseau

C'est une pompe à eau moyen/haut débit monophasée uniquement de très faible diamètre 3" (76mm). Elle est conçue pour puiser l'eau de forages fins, de rivières souterraines mais aussi de citernes ou de récupérateurs d'eau de pluie. pour un usage domestique, jardin, agriculture (arrosage automatique, irrigation) éventuellement industriel ...

La SQE est une pompe immergée inox pour une parfaite résistance à la corrosion. Son moteur est de technologie à aimant permanent permettant un démarrage et un arrêt progressif. Protection intégrée contre la marche à sec, l'échauffement moteur et les sur ou sous tensions. Elle peut être installée aussi bien verticalement que horizontalement avec chemise de refroidissement.

La pompe de forage Grundfos SQE System est donnée pour pour des débits de 0 à 6 m3/h avec une pression jusqu'à 10 bars maxi et une hauteur de colonne d'eau de 106 mètres maxi.

Caractéristiques pompe immergée SQE System

Modèle	kW	V	A	REF	DEBIT max	PRESSION max
SQE System 3-65	0,70 à 1,05	230	6,6	1"1/4	4 m3/h	9 bars
SQE System 5-70	1,10 à 1,73	230	4,1	1"1/4	6 m3/h	10 bars

Calcul des pressions SQE System

Ce tableau vous présente la pression en mètres de colonne d'eau de la pompe SQ 5. On considère que 1 bar de pression représente une valeur usuelle de 10m de colonne d'eau (10,18 mce à +4°C). Pour illustrer ce tableau prenons un exemple. Nous avons besoin de 3 bars de pression avec un débit minimum de 4 m3/h et notre dénivelé d'eau est de 50m. 3 bars = 30mce + 50m = 80mce, nous devons donc trouver sur le tableau dans la colonne la plus proche de 4 m3/h une valeur équivallente à 80 (en l'occurrence on choisira la SQE system 5-70)

Débit en m3/h	0	1	2	3	4	5	6
SQE System 3-65	92	42	84	70	48	-	-
SQE System 5-70	106	63	98	93	85	73	58
Valeurs recommandées	Pression en mètres de colonne d'eau

Général

Référence 12831048

Posez votre question ici ?

BERNARD de MAZERES : Bonjour,
Je viens de faire réaliser un forage :
Diamètre 170 mm
Profondeur 12 mètres
Niveau d’eau a 2 mètres de la surface
Test a 35 m3/h pendant 1 heure
J’ai une installation solaire 1200W
Je recherche donc une pompe 500 ou 700W (couvre le pic de démarrage j’espère)pour me fournir minimum 2 m3/h.
Je voudrais une protection de la pompe niveau bas.
Je pense immerger la pompe à 7 mètres. Cela vous parait-il correct ?
La distance entre le puits et le local est de 18 mètres.
Fournissez-vous un schéma de montage.
Comment se fait la connexion du tuyau d’eau sur la pompe.
Fournissez-vous ce tuyau ?

14/11/2017

Réponse : Bonjour, pour éviter les pics de démarrage la pompe grundfos SQ3 est idéale sa technologie à aimant permet un démarrage et un arrêt progressif. De plus elle a une protection intégrée contre la marche à sec, l'échauffement du moteur et les sur ou sous tensions. Votre choix devra se porter entre la SQ3-30 et SQ3-40 avec 2 bars de pression pour la première et 3.5 pour la seconde d'après le peu d'élements que j'ai sur votre configuration... La pompe est fournie avec un schémas de montage et une doc en Français. Le tuyau en plymout est raccordé à la pompe avec un raccord plomberie 1"1/4.

jean marc lyonnais : Bonjour: combien coûte une pompe grundfos toute inox ,immergée à 30 mètres de profondeur en triphasée 6m3/ heure diamètre 100 mm hauteur de la pompe 1,40 mètre avec système sécurité manque d,eau et câble inox merci pour la réponse

18/05/2017

Réponse : Cela dépend de la pression que vous souhaitez. Pour 3bars comptez une colonne d'eau de 30 + 30 = 60 mce. Il faudra opter pour une pompe de forage Grundfos SP5A-21 ou SP5A-25 avec coffret de sécurité DSN51/12T ainsi que la sonde + le cable pour sonde et le câble inox, je vous envoie le devis par email
